Sauerstoff-Umfüllgerät 10-50A (Fl 29 700)





10-50A_auf_Lkw_DLuftT5200

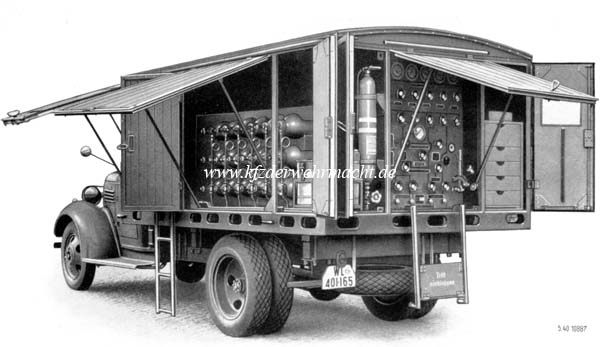

Das Sauerstoff-Umfüllgerät 10-50A wurde zum Auffüllen der Sauerstoffanlage von Flugzeugen verwendet. Die Anlage konnte durch Aufsetzen auf die Ladefläche von 3t Lastkraftwagen oder zweiachsigen Anhängern beweglich gemacht werden. (Abbildung aus D.(Luft)T. 5200)











10-50A_Bedientafel_DLuftT5200

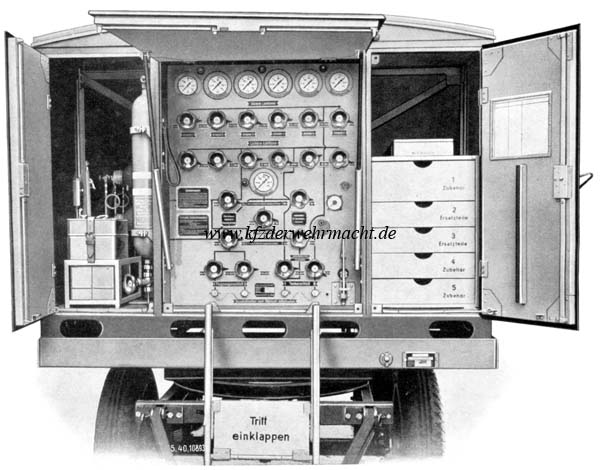

Die Schalttafel des Sauerstoff-Umfüllgeräts 10-50A. Links ist die Pufferflasche zur Wasserab- scheidung erkennbar. In den Schubladen rechts neben der Schalttafel befanden sich Ersatzteile und Werkzeug. (Abbildung aus D.(Luft)T. 5200)











10-50A_linke_Seite_DLuftT5200

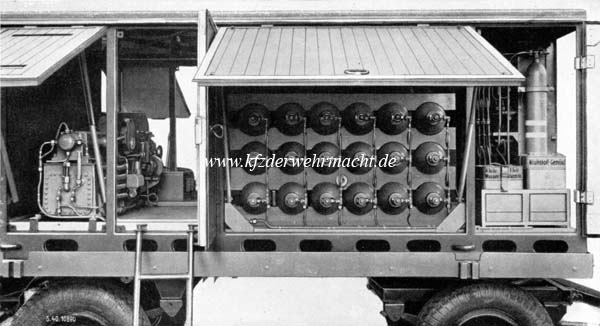

Die linke Seite des Sauerstoff-Umfüllgeräts 10-50A. Vorne befand sich der Maschinenraum mit der Sauerstoffumfüllpumpe, in der Mitte der Sauerstoffsammler mit 18 Flaschen mit je 50 Litern Inhalt und hinten der Steuerraum mit der Schalttafel. (Abbildung aus D.(Luft)T. 5200)











10-50A_rechte_Seite_DLuftT5200

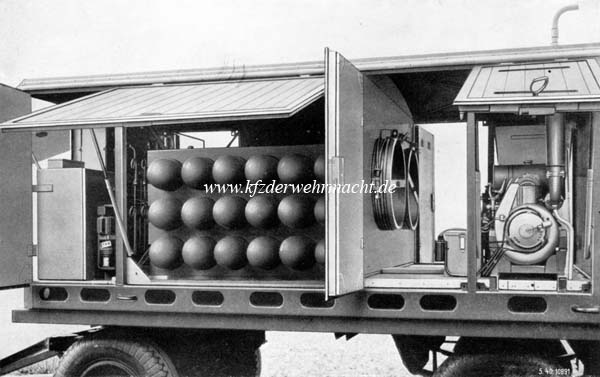

Die rechte Seite des Sauerstoff-Umfüllgeräts 10-50A. In den Flaschen konnte 135 bis 180 m³ Luft bei 150 bis 200 atü Druck gespeichert werden. (Abbildung aus D.(Luft)T. 5200)











- - - - - - - - - - - - - - -
